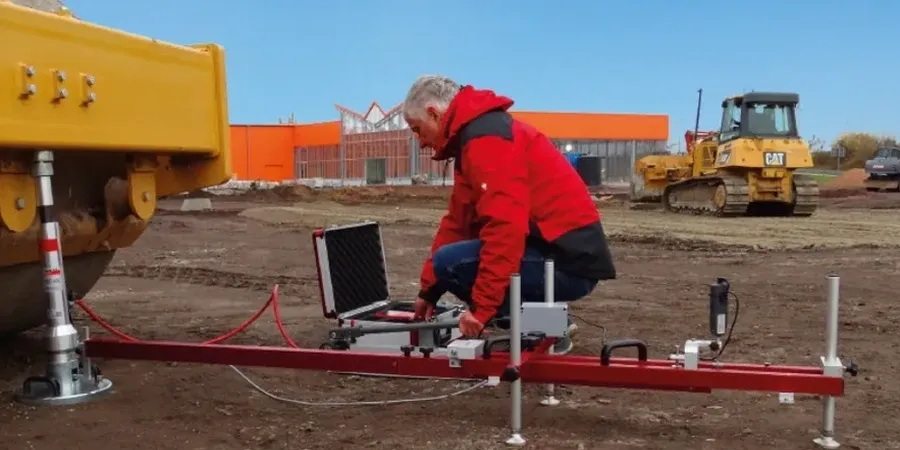

Los suelos de la cuenca del río Aconcagua, donde se asienta Los Andes, presentan depósitos aluviales heterogéneos con bolones redondeados que complican cualquier estimación de carga. A 820 metros de altitud y con la falla de San Ramón como telón de fondo, asumir un valor de K30 de tabla es un error que vemos repetirse. Para obras sobre estos paquetes granulares, el ensayo placa de carga es la única forma de obtener el módulo de reacción real. Lo realizamos in situ con gatos hidráulicos de 50 toneladas y placas circulares de 300, 450 y 760 milímetros de diámetro. La respuesta del terreno bajo carga cíclica nos dice exactamente qué asentamiento esperar y si la compactación de la subrasante fue suficiente.
El módulo de reacción K30 que obtenemos con placa de carga no se extrapola: lo medimos directamente sobre el estrato de fundación real en Los Andes.
Cómo trabajamos
En Los Andes trabajamos sobre plataformas de mejoramiento y subrasantes de pavimentos, donde la placa de 300 mm es ideal para evaluar las capas superiores. Cuando el proyecto incluye losas de cimentación, complementamos el dato de K30 con un ensayo CPT para verificar la continuidad del perfil en profundidad, porque la placa solo alcanza a influir hasta 1.5 veces su diámetro.
Contexto regional
En el piedemonte andino, la diferencia de temperatura entre la mañana y el mediodía puede superar los 15 grados. Ese salto térmico dilata el acero de la viga de reacción y descalibra la lectura de los comparadores si no se estabiliza el equipo antes de arrancar. Por eso nuestro protocolo en Los Andes incluye un período de aclimatación del pórtico de carga y la celda de presión, más un registro de temperatura ambiente en cada ciclo. Otro factor de riesgo es la humedad del suelo tras el riego de compactación: una placa apoyada sobre material saturado arroja asentamientos excesivos que no representan la condición de servicio. Esperamos el drenaje natural o programamos el ensayo 24 horas después del último riego para evitar ese falso negativo.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa técnica vigente
NCh3171 – Determinación del módulo de reacción mediante ensayo de placa de carga, NCh1508 – Estudio de mecánica de suelos, NCh433.Of1996 – Diseño sísmico de edificios
Servicios técnicos vinculados
CBR vial en Los Andes
Determinamos la capacidad de soporte de subrasantes y bases granulares con ensayo CBR in situ y en laboratorio. Aplicamos NCh1852 para correlacionar el índice con el módulo de reacción en pavimentos flexibles del sector cordillerano.
Densidad por cono de arena
Control de compactación en plataformas, terraplenes y rellenos estructurales con método de cono de arena según NCh1516. Verificamos el grado de compactación antes de ejecutar el ensayo de placa.
Parámetros típicos
Dudas habituales
¿Cuánto cuesta un ensayo de placa de carga en Los Andes?
El rango de precio para un punto de ensayo con informe completo está entre $400.000 y $545.000, dependiendo del diámetro de placa requerido y la accesibilidad al punto en terreno.
¿Qué diámetro de placa necesito para mi proyecto?
Para subrasantes y bases de pavimento usamos placa de 300 mm. En plataformas de mejoramiento con bolonería aplicamos 450 mm. La placa de 760 mm se reserva para evaluar estratos más profundos bajo losas de cimentación, siempre que el gato de reacción tenga suficiente contrapeso disponible en obra.
¿Cuánto tiempo demora el ensayo y la entrega del informe?
El ensayo en terreno toma entre 45 y 90 minutos por punto, incluyendo la instalación del pórtico y los ciclos de carga. El informe preliminar con la curva carga-asentamiento y el módulo K30 se entrega en 48 horas hábiles.
