En la cuenca alta del río Aconcagua, donde los depósitos fluviales y aluvionales dominan la geología local, diseñar una cimentación sin considerar la densificación del suelo puede derivar en asentamientos diferenciales severos durante un evento sísmico. La vibrocompactación en Los Andes se aborda con un análisis que integra la respuesta dinámica del terreno según la NCh433 y las exigencias de la NCh2369 para estructuras industriales, porque los suelos granulares sueltos presentes en la zona, con profundidades que alcanzan los 15 metros en sectores como el valle de Santa María, requieren una verificación rigurosa de la resistencia a la licuefacción. El equipo técnico del laboratorio, acreditado bajo ISO 17025, ejecuta campañas de reconocimiento con ensayos CPT para obtener perfiles continuos de resistencia por punta y fricción lateral, datos imprescindibles para calibrar el modelo de densificación antes de definir la malla de puntos de vibración. Complementamos esta etapa con la ejecución de sondajes SPT que permiten recuperar muestras alteradas y medir el índice de penetración estándar en los estratos más gruesos, correlacionando estos valores con la energía de compactación requerida en el diseño.
La vibrocompactación en suelos aluvionales de Los Andes logra densificaciones superiores al 70% de densidad relativa, mitigando el potencial de licuefacción en escenarios sísmicos severos.
Cómo trabajamos
Contexto regional

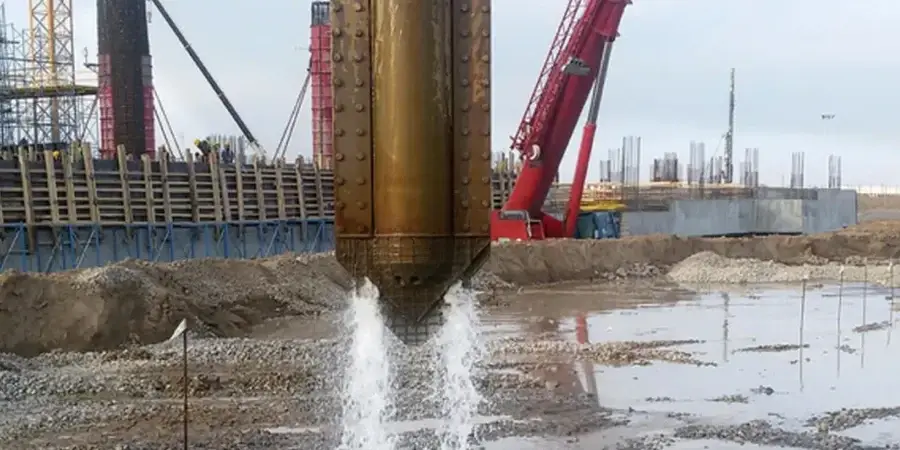

El equipo de vibrocompactación que opera en Los Andes debe estar adaptado a la altitud de 820 msnm y a la presencia de lentes de grava gruesa que caracterizan los abanicos aluviales de la precordillera. Un vibrador de aguja con motor hidráulico de 180 kW montado sobre grúa de orugas se posiciona en cada punto de la malla triangular predefinida en el diseño, y la falla más común que observamos en proyectos mal ejecutados es la insuficiencia energética cuando se intenta densificar sin el respaldo de un estudio geotécnico que haya identificado la potencia real del estrato a tratar. Si el operador acelera el ciclo de ascenso-descenso por presiones de plazo, el bulbo de influencia se reduce y la densidad relativa final no alcanza el valor de diseño, dejando bolsones de suelo suelto que en un sismo como el de 2010 pueden fluidificar y provocar el colapso de la losa de cimentación. Nuestro diseño incluye una especificación estricta del tiempo de sostenimiento en la fase de compactación y la verificación con placa de carga en puntos de control aleatorios, asegurando que el módulo de reacción del suelo mejorado cumpla con los parámetros de servicio definidos por el calculista estructural.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@mecanicadesuelos.co
Normativa técnica vigente
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh2369.Of2003 - Diseño sísmico de estructuras industriales, NCh3171.Of2010 - Mejoramiento de suelos mediante vibrocompactación
Servicios técnicos vinculados
Diseño de Malla de Vibrocompactación y Especificaciones Técnicas
Desarrollamos el diseño geométrico de la malla de puntos de vibración, definiendo el espaciamiento, la profundidad de tratamiento y la secuencia de ejecución con base en perfiles CPT y SPT. El entregable incluye las especificaciones técnicas de energía por punto, velocidad de penetración del vibrador y tolerancias de verticalidad, todo ajustado a la granulometría específica de los suelos aluvionales de Los Andes y a los criterios de aceptación de la NCh3171.
Control de Calidad Post-Tratamiento mediante Ensayos In Situ
Ejecutamos la verificación de la densificación alcanzada mediante ensayos CPT y SPT comparativos, contrastando los perfiles de resistencia pre y post vibrocompactación. Realizamos ensayos de placa de carga estática para validar el módulo de balasto del suelo mejorado y verificamos el asentamiento superficial mediante topografía de precisión, asegurando que el terreno tratado cumple con los parámetros de diseño antes del inicio de las obras de cimentación.
Parámetros típicos
Dudas habituales
¿Qué tipo de suelos en Los Andes son aptos para la vibrocompactación?
La técnica es óptima en suelos granulares con menos del 15% de finos plásticos, como las arenas limpias y gravas arenosas de los depósitos aluvionales de la cuenca del Aconcagua. No es eficaz en arcillas o limos cohesivos saturados, donde se requieren otras técnicas de mejoramiento. En Los Andes, los abanicos del río Aconcagua y sus tributarios presentan granulometrías que responden muy bien a la densificación por vibración profunda.
¿Cuánto tiempo toma el proceso de vibrocompactación en una obra típica de Los Andes?
El rendimiento depende de la profundidad de tratamiento y la energía requerida, pero para una malla estándar de 2.5 metros de espaciamiento en un área de 1000 m² con 12 metros de profundidad, el tratamiento completo suele completarse en 5 a 8 días hábiles, incluyendo la movilización del equipo. Este plazo asume condiciones climáticas favorables y ausencia de lentes de grava excesivamente gruesos que demanden ciclos adicionales de vibración.
¿Cuál es el rango de inversión para un diseño de vibrocompactación en Los Andes?
El costo del diseño y la supervisión del tratamiento se ubica entre $617.000 y $2.605.000, dependiendo de la extensión del área a tratar, la profundidad de la malla y la cantidad de ensayos de verificación post-tratamiento requeridos. Factores como la accesibilidad del terreno y la densidad de puntos de control con CPT definen el presupuesto final de la ingeniería de detalle.
